Miksi yksityiskohtien korjaaminen ratkaisee seinäprojektin lopullisen ulkoasun
Näkyvät kiinnikkeet, reunoista nousevat paneelit ja yhden talven jälkeen avautuvat saumat syytetään yleensä paneelimateriaalista. Käytännössä syynä on usein kiinnitysjärjestelmä. Kun projekti suunnitellaan paneelin värin ja profiilin ympärille ja klipsiä käsitellään jälkikäteen, ongelmat tulevat yleensä näkyviin seinälle muutamassa kuukaudessa. Tämä opas selittää, kuinka a ruostumattomasta teräksestä valmistettu piilotettu seinäpaneelin kiinnitysklipsi toimii, mihin se sopii ja miten se määritellään ja asennetaan niin, että viimeistelty pinta pysyy tasaisena ja puhtaana.
Opas on kirjoitettu urakoitsijoille, sisustussuunnittelijoille, jakelijoille ja projektin ostajille, jotka tarvitsevat käytännön referenssejä. Se kattaa perusrakenteen, materiaalivalinnat, yhteensopivuuden yleisten paneelityyppien kanssa, vaiheittaisen asennuksen, lämpöliikkeen etäisyyden, liitossuunnittelun, huollon ja lyhyen hankinnan tarkistuslistan. Jos numero on annettu, se on tyypillinen suunnitteluarvo, joka tulee tarkistaa paneelin valmistajan omien ohjeiden perusteella.
Suunnittelusääntö: Valitse kiinnitysjärjestelmä ennen paneeliprofiilin viimeistelyä, koska sekä klipsien väli että alustan syvyys vaikuttavat koko seinän layoutiin.
Mitä piilotettu kiinnitysklipsi tekee seinäpaneelijärjestelmän sisällä
Perusrakenne ja rooli

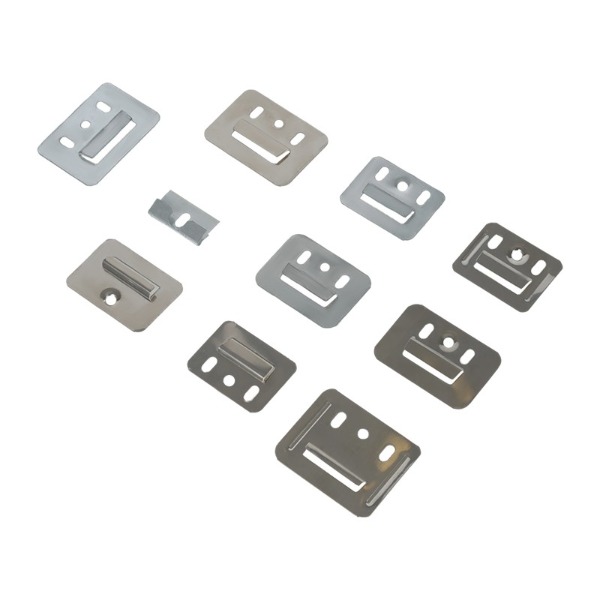

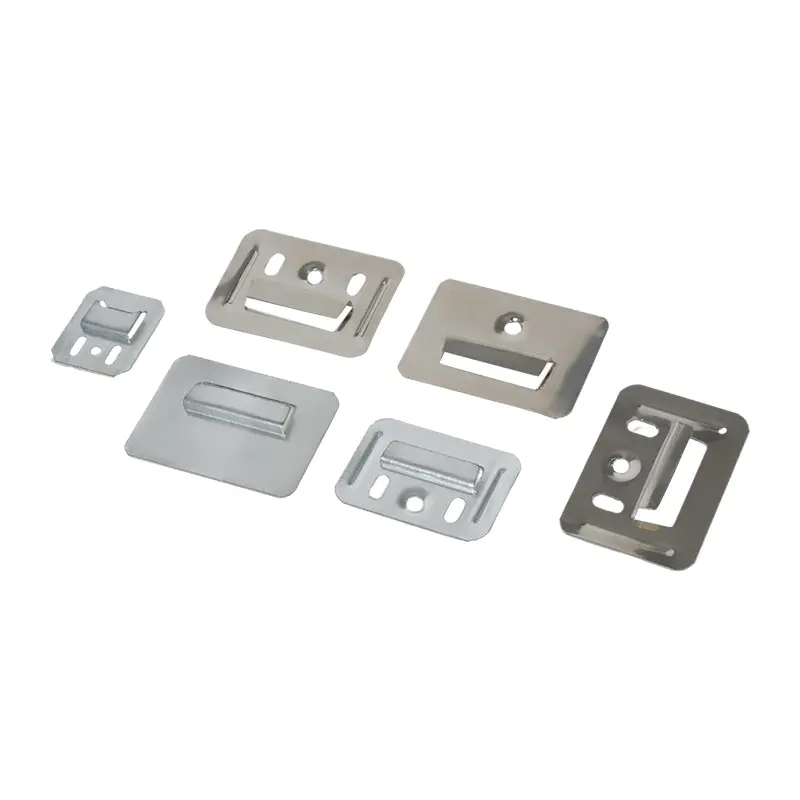

Piiloklipsi on pieni metallihela, joka kiinnittyy seinärunkoon tai alustaan ja pitää paneelin reunan urassa tai huulessa. Koska liitos tapahtuu paneelin takana, näkyvällä pinnalla näkyy vain liitosviivat. Kiinnike kantaa paneelin painoa ja vastustaa seinään nojaavien ihmisten tai rakennuksen läheisen liikkeen aiheuttamaa vetovoimaa.
Tärkeimmät edut
- Puhtaat kasvot: ruuvinpäitä tai kansikansia ei ole näkyvissä, joten pinta lukee yhtenä jatkuvana tasona.
- Vakaa materiaali: ruostumaton teräs säilyttää muotonsa toistuvassa kuormituksessa ja kestää ruostetta tavallisessa kosteudessa.
- Säädettävä asettelu: pidikkeet voidaan sijoittaa uudelleen uurretusviivaa pitkin paneelin pituuden ja liitoksen sijainnin mukaan.
- Helpompi korjaus: Yksi paneeli voidaan usein vapauttaa ja asettaa uudelleen paikoilleen vahingoittamatta sen naapureita.
Tyypillinen tekninen tilannekuva
| Parametri | Tyypillinen arvo tai huomautus |
|---|---|
| Materiaali | Ruostumaton teräs, laatu valittu työmaaympäristöön |
| Viitekoko | Noin 38 x 48 mm |
| Kiinnitysmenetelmä | Piilotettu, lukittuu paneelin reunaan |
| Sopivat paneelit | PVC-, WPC- ja komposiittikoristelevyt |
| Tyypillinen käyttö | Sisäseinät, väliseinät ja verhoukset |
Ruostumaton teräs verrattuna muihin klipsimateriaaliin
Materiaalivalinta muuttaa kiinnikkeen käyttäytymistä seinän käyttöiän ajan. Sisustusprojekteissa oletetaan usein, että mikä tahansa metalli käy, mutta kosteus, lämpötilan vaihtelut ja puhdistusaineet vaikuttavat kaikki kiinnittymiseen ajan myötä. Alla oleva vertailu heijastaa alan yleisiä havaintoja laboratoriosertifioinnin sijaan, joten sitä tulisi käyttää lähtökohtana määrittelyssä.
| Materiaali | Korroosionkestävyys | Jäykkyys kuormituksen alaisena | Tyypillinen sovellus |
|---|---|---|---|
| Ruostumaton teräs | Korkea, etenkin kosteissa tiloissa | Korkea, pitää muotonsa kuormituksen alaisena | Kaupalliset ja pitkäikäiset sisätilat |
| Muovia | Erittäin korkea | Matala tai kohtalainen, voi hiipiä ajan myötä | Kevyt asuin- tai väliaikainen sisustus |
| Pinnoitettu hiiliteräs | Kohtalainen, riippuu pinnoitteen eheydestä | Uutena korkea | Kuivat sisätilat lyhyellä käyttöiällä |
| Alumiini | Hyvä | Kohtalainen, kevyempi mutta vähemmän jäykkä | Kevyet paneelit pienellä kuormituksella |
Paikan päällä leikkeet epäonnistuvat harvoin yhdessä dramaattisessa tapahtumassa. Ne löystyvät pienin askelin, kun paneeliliitos avautuu, alusta liikkuu tai kannatin taipuu hieman käsittelyn aikana. Ruostumattomalla teräksellä on taipumus säilyttää geometriansa näiden pienten jännitysten kautta, minkä vuoksi kaupalliset projektit määrittelevät sen usein silloinkin, kun paneeli itsessään on edullinen.
Vinkki määrittelystä: lähellä keittiötä, allasaluetta tai käytäviä, joita siivotaan usein, pyydä klipsilaatua ja viimeistelyä, joka vastaa siivousrutiinia, ei vain paneelin väriä.
Mitkä seinäpaneelijärjestelmät toimivat piilotettujen leikkeiden kanssa
Piilotetut pidikkeet ovat hyödyllisimpiä paneeleissa, joiden reunaprofiili on suunniteltu lukittumaan toisiinsa tai vastaanottamaan pidike. Kolme perhettä on yleisiä markkinoilla, ja jokaisella on omat vaatimuksensa. Alla olevat tarkistukset koskevat PVC-seinäpaneeleja, WPC-seinäpaneeleja ja komposiittikoristelevyjä, jotka yhdessä kattavat useimmat sisäverhousprojektit, joissa käytetään piilokiinnitystä.
PVC seinäpaneelit
Jäykissä PVC-paneeleissa on tyypillisesti ponttiprofiili. Klipsi asettuu uran takaosaan ja seuraava paneeli lukittuu sen päälle. Koska PVC:llä on suhteellisen alhainen jäykkyys, klipsien etäisyyden tulisi olla tiukempi lähellä paneelien päitä, jotta vältytään taipumasta pitkien lautojen keskellä.

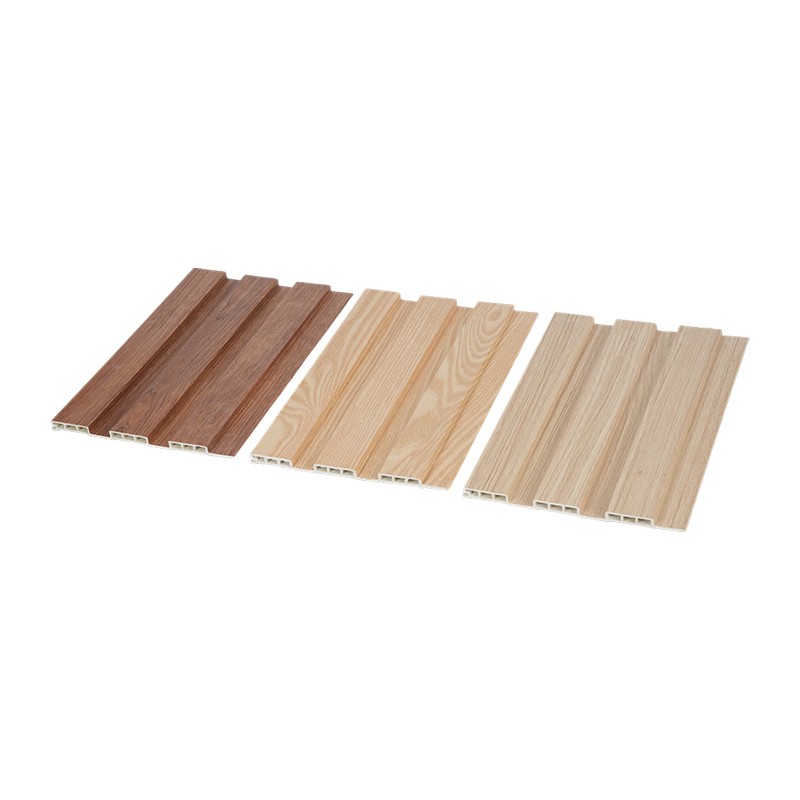

WPC seinäpaneelit
Puumuovikomposiittipaneelit ovat raskaampia ja reagoivat voimakkaammin kosteuteen kuin PVC. Klipsi tarvitsee tarpeeksi pituutta, jotta paneeli pääsee liikkumaan ilman kolinaa. Monet joukkueet valitsevat pidikkeen, jossa on vähän säätöä, jotta liitos voidaan kohdistaa muutaman ensimmäisen laudan kiinnittämisen jälkeen.
Komposiittikoristelevyt
Komposiittilevyillä voi olla paksumpi takaosa tai leveämpi reunahuuli. Varmista huulen paksuus ja uran syvyys ennen tilaamista. Liian matala klipsi pitää laudan löysästi kiinni, kun taas liian syvä klipsi voi estää täyden istumisen. Tarkista nämä mitat fyysisen näytteen sijaan pelkän piirustuksen sijaan.
Yhteensopivuuden tarkistuslista
Varmista, että uran tai huulen syvyys vastaa pidikepäätä.
Tarkista paneelin paino kiinnityspisteiden lukumäärästä neliömetriä kohti.
Varmista, että alusta on tasainen paneelin valmistajan ilmoittaman toleranssin sisällä.
Salli sauman leveys, joka vastaa paneelin odotettua liikettä.
Piilotettu klipsi tai näkyvä kiinnike
Näkyvä kiinnike voi silti olla hyväksyttävä huoltokäytävissä, varastotiloissa tai tilapäisissä varusteluissa. Hotellihuoneissa, toimistoissa ja muissa julkisissa tiloissa, joissa pinta arvioidaan ulkonäön perusteella, a seinäpaneelin kiinnitysklipsi joka peittää kiinnityksen, tuottaa yleensä viimeistellymmän tuloksen. Punnitse paljaiden ruuvien hintaa vaurioituneen pinnan myöhemmän uudelleenmaalauksen kustannuksiin.
Asennustyönkulku asettelusta viimeistelyyn
Luotettava asennus riippuu järjestyksestä. Useimmat valmistumisen jälkeen ilmenevät ongelmat juontavat juurensa asetteluvaiheen ohittamiseen tai paneelien kiinnittämiseen ennen kuin alusta on tarkastettu. Alla olevat vaiheet kuvaavat yleistä työnkulkua. Jos paneelin valmistajan ohjeet poikkeavat toisistaan, noudata valmistajaa.
Työkalut ja materiaalit
Laser- tai vesivaaka, liituviiva ja mittanauha
Poraa substraattityypille sopivilla teräillä
Kumivasara tai pehmeä lohko istuinpaneeleille ilman reunavaurioita
Välilevyt suunniteltuja laajennusaukkoja ja vastaavia koristeita varten
- Merkitse asettelu ja karvausviivat seinään näkyvimmästä seinästä alkaen.
- Kiinnitä pidikkeet alustaan suunnitellulla etäisyydellä ja tarkista kohdistus vaakasuoralla.
- Aseta ensimmäinen paneeli kiinnikkeisiin painamalla reunaa, kunnes se lukittuu kokonaan.
- Asenna seuraavat paneelit peräkkäin pitäen sauman leveyden tasaisena.
- Tarkista vaaka- ja pystysuuntaus jokaisella radalla ja kirjaa kaikki poikkeamat.
- Jätä huoneelle määritellyt laajennusraot ja viimeistele verhoilut.
Asennusta edeltävät tarkastukset
Ennen kuin ensimmäinen pidike kiinnitetään, säilytä paneeleja huoneessa vähintään 48 tuntia, jotta ne saavuttavat ympäristön lämpötilan ja kosteuden. Tarkista jokainen lauta keula-, vääntö- ja reunavaurioiden varalta. Laita sivuun kaikki laudat, jotka eivät istu tasaisesti suoralla reunalla, koska yksi taivutettu lauta työntää koko juoksun linjasta.
Kuinka lämpöliike muodostaa klippien välin
Paneelit muuttavat pituutta lämpötilan ja kosteuden muuttuessa. Liike on pieni millä tahansa yksittäisellä laudalla, mutta se kasvaa pitkän seinän yli, ja se on tärkein syy nivelten avautumiseen, sulkeutumiseen tai solkimiseen. Piilotetun pidikejärjestelmän on sallittava tämä liike sen sijaan, että se vastustaisi sitä. Kaksi käytännön sääntöä auttavat: pidä jokainen paneeli vapaasti liikkumassa päistään ja aseta pidikkeet niin, että liike vaimenee liitoksissa.
- 3-5 mm
Tyypillinen suunnittelualue päiden laajennusaukoille monissa sisustusprojekteissa - Noin 300 mm
Yhteinen klipsivälin viite, säädetty paneelin painon ja profiilin mukaan - Molemmat päät
Liikkeet on sallittava pitkän lenkin jokaisessa päässä
Harkitse noin 3 metriä pitkää seinää. Jos huonelämpötila nousee päivän aikana tuntuvasti ja päätyvälit ovat liian pienet, ei paneeleilla ole minne mennä ja liitokset voivat sulkeutua tai työntyä ulospäin näkyvästi. Helpoin tapa välttää tämä on jättää suunniteltu rako, piilottaa se sopivalla verhouksella ja välttää viimeisen laudan kiinnittämistä tiukasti nurkkaan.
Välityksen periaatteet
Aseta pidikkeet lähemmäksi toisiaan lähelle paneelin päitä, missä jännitys on suurin.
Pidä jokainen pidike kokonaan uransa sisällä, jotta paneeli voi liukua hieman.
Vältä asettamasta klipsiä suoraan alustan liitoksen tai kehyksessä olevan raon päälle.
Saumojen ja pintaosien suunnittelu
Saumasuunnittelu on paikka, jossa piilotettu järjestelmä näyttää viimeistelynsä. Kapea, tasainen liitos on tahallinen viiva, kun taas epätasaiset liitokset kiinnittävät huomion jokaiseen pieneen kohdistusvirheeseen. Päätä sauman leveys suunnitteluvaiheessa ja pidä se yhtenäisenä koko seinän läpi, jotta kulmat, ovenkarmit ja kattolinjat kohtaavat siististi.
Sauman leveys ja varjoviivat
Monet suunnittelijat valitsevat sauman riittävän leveän tuottamaan pehmeän varjolinjan ja imemään liikettä. Oikea leveys riippuu paneelin reunasta ja valaistuksesta. Vahva sivuvalaistus tekee epätasaisista liitoksista näkyvämpiä, joten testaa liitos varsinaisten valaisimien alla ennen layoutin vahvistamista.
Trimmit ja päätteet
Kulmat, katot ja lattian reunat tarvitsevat koristeita, jotka peittävät laajenemisraon ja tarjoavat siistin pysäytyksen paneelille. Valitse paneelin viimeistelyyn sopivat trimmit ja anna paneelin liukua kanavassaan. Vältä jäykkiä koristeita, jotka lukitsevat paneelin molemmista päistä.
Yksinkertainen testi: seiso huoneen sisäänkäynnin luona ja tarkista, näyttääkö jokin liitosviiva aaltoilevalta. Jos näin on, säädä asettelua ennen lopullista kiinnitystä.
Yleisimmät asennusvirheet ja niiden estäminen
Suurin osa paikan päällä havaituista vioista johtuu pienestä virheryhmästä. Alla olevassa taulukossa luetellaan jokainen virhe, tavallinen tulos ja toimiva ehkäisyvaihe.
| Virhe | Tyypillinen tulos | Ennaltaehkäisy |
|---|---|---|
| Leike spacing too wide | Paneeli painuu tai kumartuu klipsien välissä | Noudata suunniteltua välilyöntiä ja tarkista rivillä |
| Ei laajennusrakoa | Yhteinens buckle in warm weather | Jätä rako molempiin päihin ja käytä vastaavia koristeita |
| Epätasainen karvaus | Paneelit roikkuvat ja saumat aukeavat | Tasoita ja tasoita alusta ennen klipsien kiinnittämistä |
| Paneelin pakottaminen paikalleen | Murtunut reuna tai halkeama huuli | Aseta paneeli pehmeällä lohkolla ja tasaisella paineella |
| Ohitetaan näytetesti | Leike fits the wrong groove | Testaa yhtä lautaa paikan päällä ennen täyttä tilausta |
Hyödyllinen tapa on pitää lyhyttä lokia asennuksen aikana. Leikkeiden välin, rakojen koon ja alustan tarkistuksen tallentaminen jokaiselle seinälle helpottaa myöhemmän ongelman jäljittämistä ja hyvän tuloksen toistamista seuraavassa projektissa.
Missä Hidden Clip -järjestelmät toimivat parhaiten
Piilokiinnitys sopii kohteisiin, joissa viimeistellyllä pinnalla on väliä ja missä rakennusta käytetään intensiivisesti. Alla olevat skenaariot osoittavat, missä järjestelmällä on taipumus ansaita paikkansa.
Asuin sisätilat
Olohuoneet, makuuhuoneet ja käytävät hyötyvät puhtaasta pinnasta ja hiljaisesta asennuksesta. Asunnonomistajat huomaavat eron useimmiten piirretyissä seinissä, joissa saumakuvio näkyy sohvalta tai sängystä.
Hotellit ja toimistot
Julkiset tilat ovat raskaassa käytössä, siivotaan usein ja tarkastetaan tarkasti. Harkitse tyypillistä noin 600 neliömetrin toimiston remonttia. Asentaja suunnitteli layoutin käytävien ja vastaanoton ympärille, käytti piilotelineitä seinissä ja varasi näkyviä kiinnikkeitä vain talon takaosaan. Tuloksena oli vähemmän pintakorjauksia ensimmäisenä vuonna, vaikka tulokset vaihtelevat paikkakohtaisesti.
Vähittäiskaupan ja kaupalliset sisätilat
Liiketilat vaihtuvat usein. Piilotetut järjestelmät mahdollistavat paneelien irrottamisen ja uudelleenasentamisen, mikä auttaa, kun kauppa virkistää ilmeensä ilman täydellistä purkamista.
Puhdistus ja pitkäaikainen hoito
Piilotettu järjestelmä tarvitsee vain vähän rutiinihuoltoa, mutta muutama tapa pitää pinnan tasaisena vuosia.
Pyyhi pöly pehmeällä liinalla tai mikrokuitumopilla hankaavien tyynyjen sijaan.
Käytä mietoa, neutraalia puhdistusainetta ja pyyhi kostealla liinalla, jotta saumoihin ei keräänny jäämiä.
Tarkasta liitoslinjat kahdesti vuodessa aukkojen tai reunojen nousun varalta.
Estä raskaat huonekalut painamasta yhtä paneelia vasten pitkiä aikoja.
Jos paneeli on vaihdettava, säilytä varalevyt samasta erästä ja huomioi kiinnikkeiden paikat. Vastaavat erät vähentävät värivaihteluita, ja selkeä tallenne tekee korjauksesta nopeampaa ja vähemmän häiritsevää.
Hankinnan tarkistuslista projektin ostajille
Toimittajia vertailevat ostajat huomaavat usein, että tekniset tiedot ovat selkein tapa erottaa järkevä tarjous riskialtista. Alla olevaa tarkistuslistaa voidaan käyttää tarjouspyynnössä tai teknisen katsauksen aikana.
- Pyydä klipsien mitat, materiaaliluokka ja piirustus, joka näyttää kuinka klipsi sopii uraan tai huuleen.
- Pyydä näytesarja ja testaa se levyllä samasta tuotantoerästä kuin suunniteltu tilaus.
- Varmista, että paneelin tyyppi ja pidiketyyppi ovat yhteensopivia, ei vain paneelin leveys.
- Tarkista pakkaukset, etiketit ja pidikkeiden lukumäärä laatikkoa kohden suunnitellaksesi sivuston logistiikkaa.
- Kysy, voidaanko klipsikokoa tai paneeliprofiilia säätää projektillesi ja kuinka kauan se kestää.
- Sovi kirjallisesti alustan tasaisuuden ja sauman leveyden toleranssit.
Tukkuostajien tulee myös vahvistaa toimitusajat toistuvien tilausten osalta, koska klipsierien välinen epäsuhta voi keskeyttää pitkän asennuksen.
Usein kysytyt kysymykset
Kysymys 1: Mitä seinäpaneeleja voidaan kiinnittää ruostumattomasta teräksestä valmistetun piilotetun seinäpaneelin kiinnityspidikkeellä?
Se on suunniteltu PVC-seinäpaneeleille, WPC-seinäpaneeleille, komposiittikoristelevyille ja muille piilokiinnitysseinäjärjestelmille, joissa on yhteensopiva reunaprofiili. Varmista uran tai huulen sovitus näytteellä ennen tilaamista.
Q2: Mikä on tämän tyyppisen leikkeen viitekoko?
Viitekoko on noin 38 x 48 mm. Lopulliset mitat tulee tarkistaa paneelin profiilia ja alustan syvyyttä vasten.
Q3: Voidaanko klipsien väliä säätää asennuksen aikana?
Kyllä. Väli ja sijainti asetetaan yleensä paneelin asettelun ja kehystysolosuhteiden mukaan, ja pienet säädöt ovat yleisiä muutaman ensimmäisen radan aikana.
Q4: Ovatko ruostumattomasta teräksestä valmistetut pidikkeet parempia kuin muovipidikkeet?
Ruostumaton teräs tarjoaa paremman jäykkyyden ja korroosionkestävyyden kosteissa tai kovassa käytössä olevissa tiloissa. Muovi voi riittää kevyeen, tilapäiseen tai vähäkosteiseen asuntyöhön.
Q5: Kuinka paljon laajennusrakoa tulee jättää paneelien päihin?
Suunnitteluarvot ovat usein 3-5 mm, mutta paneelivalmistajan ohjeistus ja huoneolosuhteet tulee aina olla etusijalla.
K6: Voidaanko yksittäinen paneeli vaihtaa irrottamatta koko seinää?
Monissa järjestelmissä yksi paneeli voidaan vapauttaa ja asettaa uudelleen paikalleen, mutta tämä riippuu paneelin profiilista ja siitä, kuinka viereiset levyt on lukittu. Testaa menettely ensin näyteosassa.
Johtopäätös: Määritä kiinnitysjärjestelmä yhdessä paneelin kanssa
Piilotettu kiinnitysjärjestelmä on vain niin hyvä, kuin se sopii paneeliin, alustaan ja ympäristöön. Yhteensopivuuden tarkistaminen PVC-, WPC- tai komposiittilevyjen kanssa, lämpöliikkeen etäisyyden suunnittelu ja saumojen huolellinen suunnittelu ovat vaiheita, jotka suojaavat valmiin seinän vuosia. Työskentele asettelu ja näytetarkistukset ennen kuin ensimmäinen paneeli kiinnitetään, niin pinta heijastaa tätä huolellisuutta.
Projektille, joka tarvitsee luotettavan piilotettu kiinnitysklipsi , tarkista tuotteen tiedot ja jaa sitten paneeliprofiilisi ja sivustosi ehdot, kun pyydät tarjousta, jotta vastaavuus voidaan tarkistaa ennen tilaamista.
